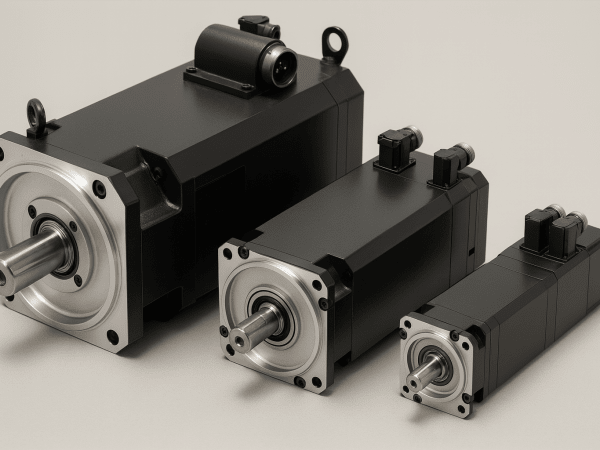

Неисправности серводвигателя: симптомы, диагностика и ремонт

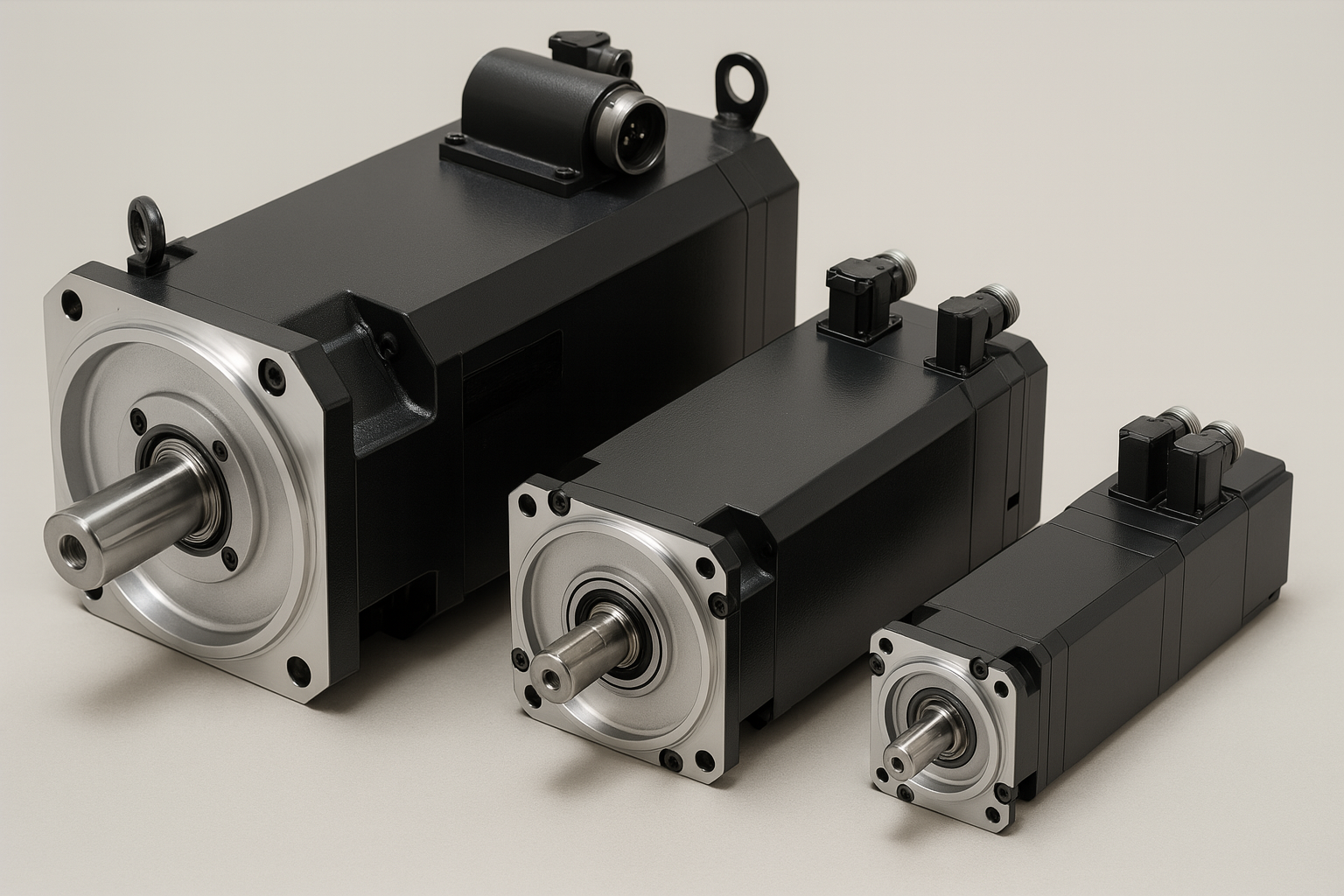

Серводвигатель отвечает за точное перемещение, скорость и позиционирование механизмов, поэтому даже небольшая неисправность быстро отражается на работе всей системы. Если привод начинает перегреваться, шуметь, терять момент или выдавать ошибки, ремонт серводвигателей позволяет определить источник проблемы и восстановить рабочие характеристики узла. Причина может скрываться в подшипниках, обмотках, энкодере, силовых цепях или механической нагрузке, поэтому эффективное восстановление всегда начинается с диагностики.

Основные признаки неисправности

Поломка серводвигателя не всегда означает полный отказ. Чаще оборудование продолжает работать, но его поведение меняется: снижается точность, появляются рывки, увеличивается температура или возрастает уровень шума.

К наиболее распространенным симптомам относятся:

• двигатель не запускается;
• вал движется рывками;
• падает крутящий момент;
• появляется вибрация;
• слышен гул или стук;
• корпус заметно нагревается;
• возникают ошибки позиционирования;
• скорость становится нестабильной;
• привод периодически отключается;
• оборудование теряет точность движения.

Такие признаки лучше не игнорировать. Чем дольше двигатель работает с неисправностью, тем выше риск повреждения соседних элементов.

Серводвигатель не запускается

Отсутствие запуска может быть связано не только с внутренней поломкой мотора. Сначала проверяют питание, силовые кабели, разъемы и систему управления.

Если внешние соединения исправны, причиной могут быть поврежденные обмотки, неисправный энкодер или механическое заклинивание. Изношенный подшипник иногда создает настолько большое сопротивление, что вал перестает нормально вращаться.

Также запуск может блокироваться сервоприводом из-за ошибки обратной связи. Поэтому менять двигатель без проверки всей системы нецелесообразно.

Потеря мощности и момента

Если мотор продолжает вращаться, но хуже справляется с привычной нагрузкой, необходимо проверить его электрические и механические параметры.

Снижение момента может быть связано с повреждением обмоток, износом подшипников, ошибками обратной связи или повышенным сопротивлением механизма. Иногда проблема находится в редукторе, муфте или направляющих.

Рост потребляемого тока при одновременном падении мощности часто указывает на перегрузку или внутренний дефект. В такой ситуации двигатель начинает сильнее нагреваться и может уходить в защиту.

Шум, вибрация и люфт

Посторонние звуки часто становятся первым заметным признаком механического износа. Гул может указывать на подшипники, стук — на увеличенный люфт, а сильная вибрация — на нарушение центровки или деформацию вала.

Необходимо учитывать и состояние сопряженной механики. Иногда источник вибрации находится не внутри серводвигателя, а в муфте, редукторе или креплении.

Если проблему оставить без внимания, повышенная нагрузка будет постепенно повреждать вал, посадочные поверхности и ротор.

Перегрев двигателя

Повышенная температура — универсальный признак, который может сопровождать сразу несколько неисправностей.

Среди частых причин:

• постоянная перегрузка;
• износ подшипников;
• повреждение обмоток;
• плохое охлаждение;
• заклинивание механизма;
• неверные настройки сервопривода.

Если мотор перегревается только после длительной работы, диагностику проводят под нагрузкой. На холодном двигателе дефект может не проявиться.

Продолжительная эксплуатация при высокой температуре ускоряет старение изоляции и сокращает ресурс механических элементов.

Износ подшипников

Подшипники обеспечивают ровное вращение вала и принимают механическую нагрузку. По мере износа увеличивается трение, появляется люфт и возрастает вибрация.

Двигателю требуется больше энергии для вращения, поэтому повышаются ток и температура. В запущенном состоянии неисправный подшипник способен повредить вал или посадочное место.

При своевременном обнаружении проблема обычно решается заменой подшипников с последующей проверкой геометрии и плавности вращения.

Повреждение обмоток

Обмотки статора могут пострадать из-за перегрева, перегрузки или старения изоляции. Один из опасных дефектов — межвитковое замыкание.

При такой неисправности двигатель способен продолжать работать, но его характеристики заметно ухудшаются. Возрастает температура, падает момент и увеличивается потребляемый ток.

Для проверки оценивают сопротивление обмоток и состояние изоляции. Если дефект подтвержден, выполняют восстановление или перемотку статора.

Неисправности энкодера

Энкодер передает системе управления данные о положении и скорости вала. При ошибках обратной связи сервопривод перестает точно контролировать движение.

Характерные симптомы — рывки, нестабильная скорость, ошибки позиционирования и дрожание вала при удержании положения.

Причина может находиться в самом датчике, кабеле или разъеме. После ремонта энкодера важно правильно восстановить его настройку, иначе двигатель не сможет работать с прежней точностью.

Проблемы с кабелями и разъемами

Не каждую неисправность следует искать внутри двигателя. Силовые и сигнальные кабели тоже подвержены износу.

Постоянные перегибы, вибрация и загрязнение контактов могут приводить к нестабильному соединению. В результате появляются ошибки энкодера, падение мощности или периодические остановки.

Особенность таких проблем в том, что они часто возникают только в определенном положении кабеля. Поэтому проверка соединений должна входить в первичную диагностику.

Как проводится диагностика

Профессиональная проверка должна охватывать всю систему, а не только сам двигатель.

Обычно оценивают:

• состояние подшипников;
• вал и ротор;
• сопротивление обмоток;
• состояние изоляции;
• энкодер;
• силовые и сигнальные кабели;
• ток и температуру;
• свободное вращение;
• настройки сервопривода;
• состояние механической нагрузки.

Такой подход помогает установить реальную причину сбоя и избежать замены исправных компонентов.

Какие варианты ремонта применяются

Способ восстановления зависит от выявленной неисправности. При механическом износе меняют подшипники, восстанавливают посадочные поверхности и проверяют состояние вала.

При электрических дефектах ремонтируют или перематывают обмотки, восстанавливают внутренние соединения и изоляцию. Если проблема связана с обратной связью, выполняется ремонт или замена энкодера с последующей настройкой.

Также могут потребоваться новые кабели, разъемы или элементы соединения. После ремонта двигатель обязательно проверяют в рабочих режимах.

Почему важно тестирование после ремонта

Простой запуск еще не доказывает, что серводвигатель полностью исправен. Он должен стабильно работать под нагрузкой, сохранять момент и точно выполнять команды.

После сборки проверяют уровень вибрации, температуру, ток, плавность вращения и работу энкодера. Отдельно оценивается точность позиционирования.

Такая проверка позволяет обнаружить скрытые проблемы до возвращения двигателя на производственную линию.

Когда ремонт выгоднее замены

Если повреждение локальное и затронуло подшипники, обмотки, энкодер или кабели, восстановление часто оказывается рациональнее покупки нового серводвигателя.

Особенно это актуально для дорогостоящих моделей и оборудования, снятого с производства. Новый двигатель может потребовать перенастройки сервопривода, изменения креплений или замены соединительных элементов.

Ремонт позволяет сохранить исходную совместимость с промышленной системой.

Когда лучше заменить двигатель

Восстановление не всегда оправдано. Если серьезно повреждены корпус, ротор, вал и несколько других узлов одновременно, стоимость ремонта может приблизиться к цене нового оборудования.

Замена также имеет смысл при плановой модернизации линии, когда существующий привод уже не соответствует новым требованиям.

Окончательное решение стоит принимать после технической диагностики и оценки состояния всех ключевых элементов.

Как снизить риск повторной неисправности

После ремонта важно устранить причину первоначального отказа. При перегреве следует проверить охлаждение и нагрузку, при быстром износе подшипников — центровку и состояние механики.

Полезно регулярно контролировать температуру, вибрацию и потребляемый ток. Изменение этих параметров часто предупреждает о неисправности раньше, чем появляется аварийная остановка.

Своевременное обслуживание кабелей, подшипников и сопряженных механизмов также помогает продлить ресурс привода.

Диагностика определяет правильный способ восстановления

Неисправности серводвигателя могут проявляться одинаково, но иметь совершенно разные причины. Перегрев бывает связан с обмотками или механикой, вибрация — с подшипниками или центровкой, а ошибки движения — с энкодером или системой управления.

Поэтому эффективный ремонт начинается с комплексной диагностики. После определения источника сбоя можно восстановить конкретный узел, вернуть точность позиционирования и избежать ненужной замены исправных компонентов.

Своевременное обслуживание помогает продлить срок службы серводвигателя, сократить риск аварийного простоя и сохранить стабильность всей системы промышленной автоматизации.
